VB.NET - Ein- und Umsteiger
Re: Ausdruck für Etikett um 180° drehen? (über e.Graphics.DrawString)
Autor: ModeratorDaveS (Moderator)
Datum: 20.02.13 21:43

Anhang:  AnhangrectangleTooBig.jpg (26k)

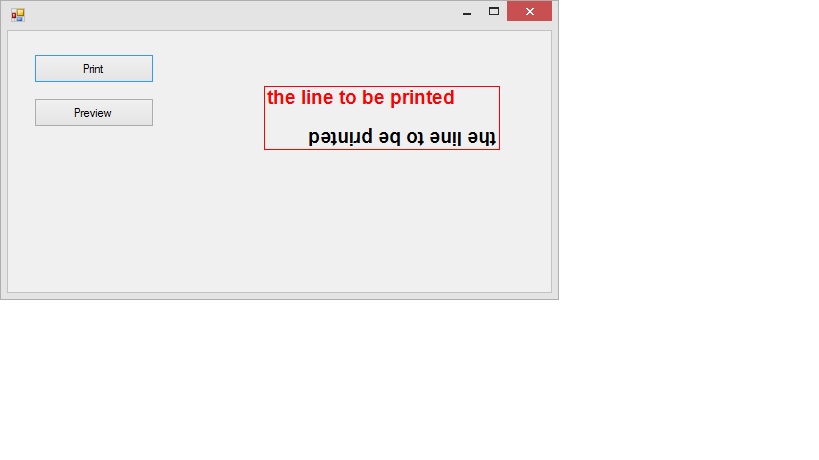

Du musst versuchen meine Erklärungen zu verstehen. Du musst grundsätzlich nur die zwei Zeilen mit RotateTransform() und TranslateTransform() übernehmen. Und Dinge vielleicht auch merken, die ich schon wiederholt habe, wie deine graphischen Objekte wie Fonts freizugeben (hier mittels "Using"), ist sehr wichtig wenn deine Anwendung nicht irgendwann abstürzen soll. Hier einmal noch habe ich die Werte im Beispiel einfach angepasst. Hier wird auch graphics.MeasureString() benutzt um das Viereck für den Text zu berechnen. Der Inhalt des Rechtecks wird auf den Kopf gestellt. Je genauer das Rechteck passt, desto genauer wird die Umstellung sein (rechts/links, oben/unten). Was passiert wenn das Rechteck nicht so genau passt siehst du im Bild, Der Text wird gezeigt gedreht und auch nicht gedreht.
        Dim text As String = "the line to be printed"
        Dim pos As New Point(276, 75)

        Using f As New Font("Arial", 14, FontStyle.Bold)
            Dim ts As Size = e.Graphics.MeasureString(text, f).ToSize()

            Dim rec As New Rectangle(pos, ts) ' Rechteck besteht aus
            ' Anfangspunkt (linke obere Ecke) und Größe (Breite und Höhe)

            'e.Graphics.DrawRectangle(Pens.Red, rec) ' Rechteck zeichnen zur _
              Prüfung

            e.Graphics.RotateTransform(180)
            e.Graphics.TranslateTransform(-(rec.Width + 2 * rec.X), -( _
              rec.Height + 2 * rec.Y))
            e.Graphics.DrawString(text, f, Brushes.Black, rec.X, rec.Y)
        End Using
