VB.NET - Ein- und Umsteiger
Re: Ausdruck für Etikett um 180° drehen? (über e.Graphics.DrawString)
Autor: ModeratorDaveS (Moderator)
Datum: 19.02.13 10:07
Anhang:  Anhangtextaufdemkopf1.jpg (16k)  Anhangtextaufdemkopf2.jpg (16k)
Der Code zeichnet einen Text umgedreht. Das ist gleich ob in Form.Paint() oder PrintDocument.PrintPage(), ein Graphics-Objekt wird in beiden Fällen benutzt. Lediglich musst du nur die Transform-Anweisungen ausführen bevor du den Text zeichnest. Danach wenn nötig kannst du .ResetTransform() ausführen um weitere (nicht umgedrehte) Sachen zu zeichnen. Was zu beachten ist: die Rotation (.RotateTransform()) findet um den Punkt (0, 0) statt. Daher muss der Text danach zur richtigen Stelle zurückbewegt werden (das macht .TranslateTransform()). Wenn der Text einfach verschwindet hat man es nicht ganz richtig gemacht (der Text ist nicht mehr im sichtbaren Bereich). In meinem Code startet der Text (oben links) bei (0, 0) (nämlich im Rectangle(0, 0, 80, 50)) und diese Ecke bleibt an dem Punkt. Der Text muss dann nur um die Höhe und Breite verschoben werden um am richtigen Platz zu landen.

Stelle dir vor, du hast ein großes Rechteck aus vier Druckseiten und dein Blatt Papier worauf du drucken willst ist unten rechts (die anderen drei sind ja "virtuell"). Bei .RotateTransform() werden die vier Blätter um den Mittelpunkt der vier Blätter gedreht bis dein Stück Papier oben links liegt, mit dem Text auf dem Kopf. Jetzt musst du den Text nach rechts unten zurückschieben (mit .TranslateTransform()). (Der Wert ist übrigens negativ weil die Transformation noch aktiv ist und diese Verschiebung auch in umgekehrter Richtung stattfindet).

Wenn ich zB den Text bei (100, 100) zeichnen will
        Dim txt As String = "here is what we " & vbCrLf & "want to draw" & _
          vbCrLf & "in the box"
        Dim g As Graphics = e.Graphics
        Dim r As New Rectangle(100, 100, 80, 50)

        g.DrawRectangle(Pens.Black, r)
        g.DrawString(txt, Me.Font, Brushes.Firebrick, r)

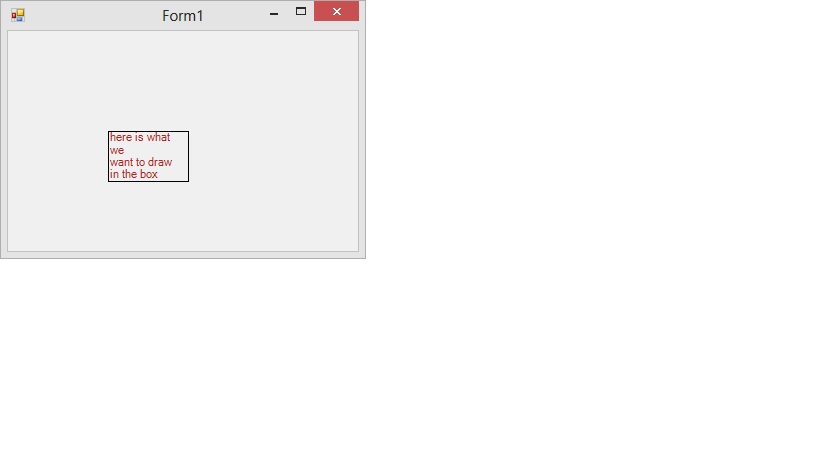

sieht's aus wie im ersten Bild. Umgedreht muss der Text um (minus) 2x100 + Höhe und Breite verschoben werden,
        g.RotateTransform(180)
        g.TranslateTransform(-(r.Width + 2 * 100), -(r.Height + 2 * 100))
        g.DrawRectangle(Pens.Black, r)
        g.DrawString(txt, Me.Font, Brushes.Firebrick, r)

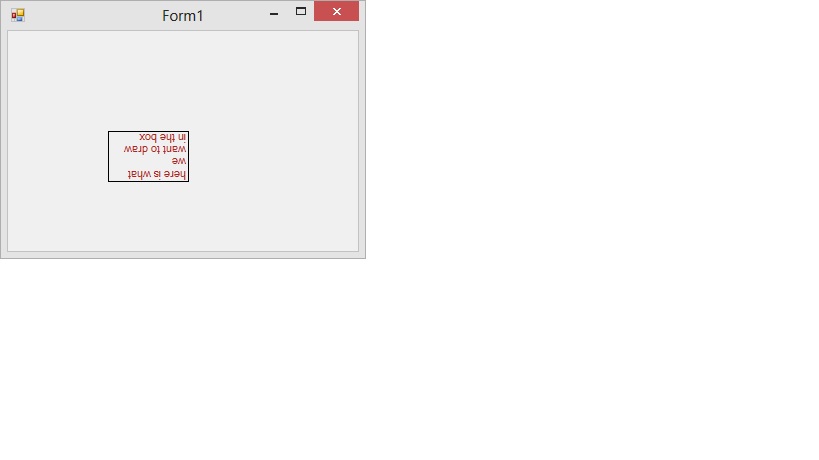

dann sieht's aus wie im zweiten Bild.

________
Alle Angaben ohne Gewähr. Keine Haftung für Vorschläge, Tipps oder sonstige Hilfe, falls es schiefgeht, nur Zeit verschwendet oder man sonst nicht zufrieden ist
